PACS - SACI

Sistemes d'Arxiu i Comunicació de Imatge

Introducció. Què és un PACS :

Un PACS es un sistema d'arxiu i comunicació d'imatge, un sistema que permet fer l'adquisició d'imatges radiològiques, la revisió i interpretació de les imatges en la pantalla d'un ordenador, distribuir-les per l'hospital, i arxivar-les per ús posterior. És un sistema informàtic complexe, amb numerosos components interconectats.

Informació adicional - Publicacions pròpies en PACS:




Descripcions PACS :

PACS Contemporani, Philips Inturis (1998- )

El PACS Inturis del Hospital Vall d'Hebron va ser el primer PACS Inturis que es va instal.lar al païs. Es un producte comercial de Philips (NL), amb software dissenyat per Sectra (S) i Philips (1996-) i comercialitzat per Philips a tot el món (1997-). Utilitza components informàtics de Hewlett-Packard i sistema operatiu HP-Unix i Windows-NT (Microsoft). D'aquest model hi han uns 110 PACS al mon (2001).



Descripció del PACS Inturis al HMI Vall d'Hebron (Nov'2000)
La instal.lació inclou conexió a les següents modalitats (Nov, 2000).
- DICOM 3.0 digital amb: Fluoroscòpia digital (Philips-DSI), TC CT-Twin II (Elscint), Ecògraf Sequoia (Acuson)
- Frame-Grabber de vídeo amb conversió DICOM 3.0: Ecògraf 128XP (Acuson)
Servidor i Arxiu
- Servidor amb RAID 18 Gigabytes de disc magnètic (HP)
- Jukebox amb 4 lectors i 90 discs òptics en lìnea (HP)
    (La instal-lació definitiva inclou un servidor de capacitat superior)
Estacions de visualització PACS
- 1 estació diagnòstica 4 monitors a ecografia
- 1 estació diagnòstica amb 1 monitor a sala sessions
    (La instal-lació definitiva inclou 3 estacions multimonitor adicionals)

Altres components integrats al PACS DICOM 3.0
- Estacions de visualització

- 1 estació EasyVision 1 monitor a fluoroscopia digital
- PC's amb software e-film (www.efilm.net)
i Osiris (UIM-HUCG, CH)
- Concentrador d'impressora làser MG-3000 (Agfa, B)

Altres components conectats al PACS
            - Sistema d'informació de Radiologia (Interficies amb PACS i HIS)

La màxima funcionalitat assistencial és a ecografia on treballen sense pel.lícula desde 1990. La fluoroscòpia digital i la TC son arxivades al PACS però es treballa amb còpies impreses de les imatges. La ressonància magnètica no és accesible per la xarxa de l'hospital. No disposem de radiografia computada (CR) desde 1996.

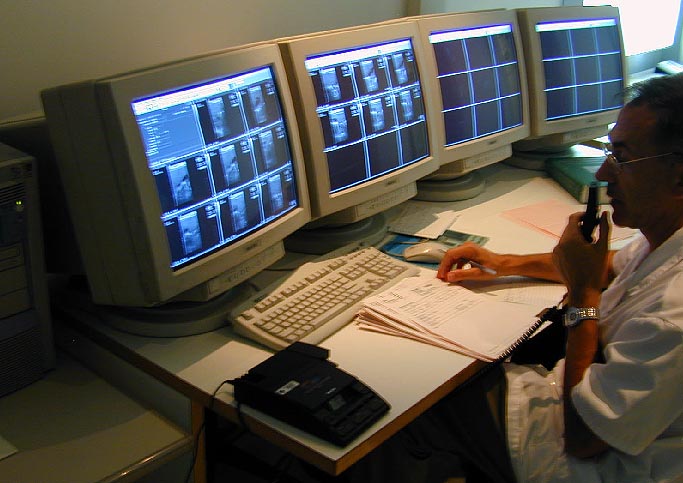

Informant a l'estació PACS de Ultrasonografia (1999)

PACS de segona generació, Philips-ATT CommView (1990-1998)

El PACS del Hospital Materno-infantil Vall d'Hebron (HMIVH) va ser el primer PACS que es va instal.lar al païs, i era un dels dos únics PACS existents a Espanya fins a 1998.

Era un producte comercial dissenyat per ATT (1986-90) i comercialitzat per Philips (1988-1993). La seva instal.lació va ser fruit de la cooperació entre el Servei Català de la Salut (SCS) i Philips Sistema Médicos amb instal.lacions al HMI Vall d'Hebron, iniciada a 1987 amb la compra del primer sistema de radiografia computada instal.lat a Espanya (Philips PCS-901).

D'aquest model n'hi havien 30 al món. Probablement, el del nostre centre va ser un dels més utilitzats en clínica que de cap altre PACS d'aquest model (fins desembre 1997). Amb un nivell d'ús superior al nostre hi havien 2 unitats (Hospital Univ. Washington-USA, Hospital Univ. Trieste-I).

La nostra unitat d'ecografia va deixar de treballar amb film a l'any 1990 i vàrem estar 6 mesos fent informes per monitor en tota la radiologia d'ingressats i urgències (1993). La distribució d'imatges es feia per estacions de treball PC a UCI, nounats, urgències i 3 consultes externes.

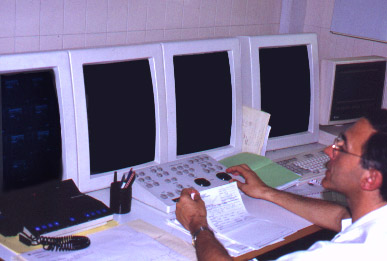

Fent informes a l'estació PACS de Ultrasonografia (1990)

Tot i que tecnològicament obsolet (disseny 1986-89), i amb un hardware delicat, la funcionalitat que proporcionava l'equip era excel.lent, comparable en rendiment assistencial als PACS de 1999-2000. La seva base de dades era avançada, basada en arquitectura distribuida Tuxedo. Desde juliol 1997 ja no havia de tenir suport oficial pel fabricant, i es va planificat el seu progressiu tancament assistencial i substitució per 1998.

Desde 1998 està operatiu però limitat a la funcionalitat de recuperar imatges a través del gateway Ethernet a PC.

Descripció del PACS CommView al HMI Vall d'Hebron
La instal.lació va incloere conexió a totes les modalitats.
- Connexió digital amb: PCR, DSI, Digitalitzador i IRM (ACR-NEMA-SPI)
- Frame-Grabber de vídeo amb Ecografia i TC Servidor i Arxiu
- Servidor amb 5 Gigabytes de disc magnètic
- Jukebox amb 2 lectors i 87 discs òptics en lìnea (250 Gigabytes == 2 anys)
Estacions de visualització
- 4 estacions diagnòstiques multipantalla a radiologia
- 6 estacions de revisió clínica (PC's gràfics). Distribuides en àrees clíniques i en les sales d'exploració de radiologia.
- Sistema de Teleradiologia
- 1 estació de revisió clínica conectada amb mòdem a 18 Kbits
- Conexió amb l'Anella Científica (MAN-DQDB a 10-34 Mbit/sec) i amb Internet (efectiva fins a 40 Kbit/sec).
- Conexió ATM experimental a 34 Mb/sec (projectes RETAIN i EMERALD)

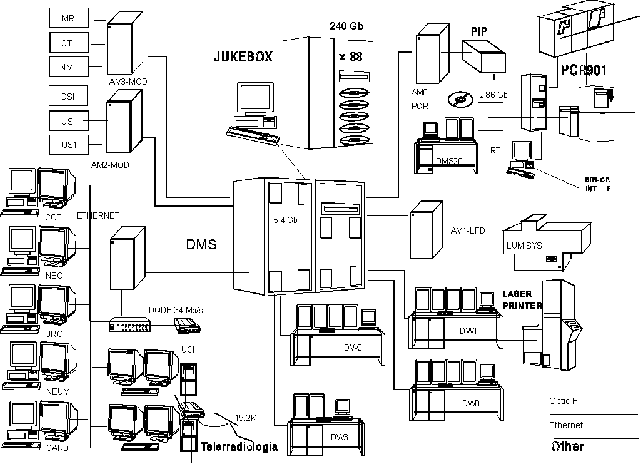

Xarxa i components del PACS CommView (1990-1998)

Altres informacions PACS ...(Further information)

Per a més informació podeu contactar amb info_mail

Revisió Febrer 2003
